كيف يعمل نظام ما بعد الشد المستعبدين؟

A نظام ما بعد الشد المستعبدينهي طريقة لتقوية الخرسانة عن طريق شد الأوتار الفولاذية بعد أن تتصلب الخرسانة، مع ربط الأوتار بشكل دائم بالخرسانة

عناصر

الأوتار: كابلات أو قضبان فولاذية عالية القوة

القنوات: أنابيب بلاستيكية أو معدنية تحتوي على الأوتار

المثبتات: أجهزة في الأطراف تعمل على نقل التوتر إلى الخرسانة

الجص: مادة اسمنتية تملأ مجاري المياه

عملية العمل

1 مرحلة التثبيت

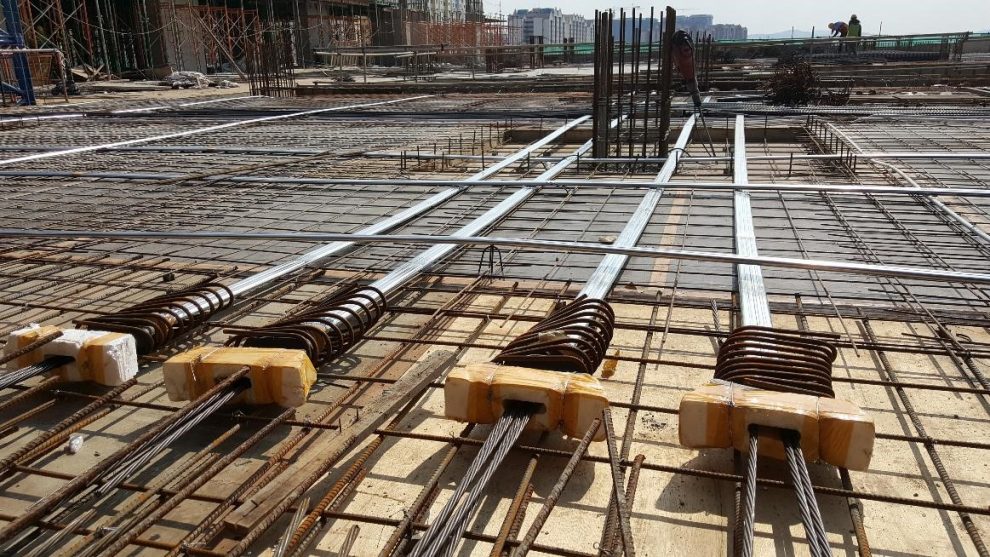

يتم وضع مجاري الهواء في القوالب الخرسانية حسب التصميم الإنشائي

يتم إدخال الأوتار في هذه القنوات قبل صب الخرسانة

يتم وضع المراسى على طرفي الأوتار

2 صب ومعالجة الخرسانة

يتم صب الخرسانة حول القنوات والأوتار

يُسمح للخرسانة بالتصلب حتى تصل إلى قوة كافية (عادةً 70-80% من قوة التصميم)

3 عملية الشد

تعمل الرافعات الهيدروليكية على تطبيق التوتر على الأوتار

يتم تمديد الأوتار إلى القوة المحددة (عادة 70-80٪ من قوتها النهائية)

يتم الحفاظ على التوتر بينما يتم تأمين المراسي

4 مرحلة الترابط

يتم ضخ الجص في القنوات تحت الضغط

يملأ الجص جميع الفراغات الموجودة بين الوتر والقناة

بمجرد الشفاء، يخلق الجص رابطة دائمة بين الوتر والقناة والخرسانة

المزايا الرئيسية

زيادة القدرة الهيكلية: تسمح بمسافات أطول وأقسام أرق

التحكم في التشققات: يقلل أو يزيل التشققات تحت أحمال الخدمة

المتانة: الرابطة تحمي الأوتار من التآكل

إعادة توزيع الأحمال: يتم توزيع الضغوط بشكل أكثر توازناً في جميع أنحاء الهيكل

التطبيقات

الجسور وهياكل مواقف السيارات

المباني الشاهقة

المنشآت الصناعية

ألواح وعوارض ذات مساحات كبيرة
