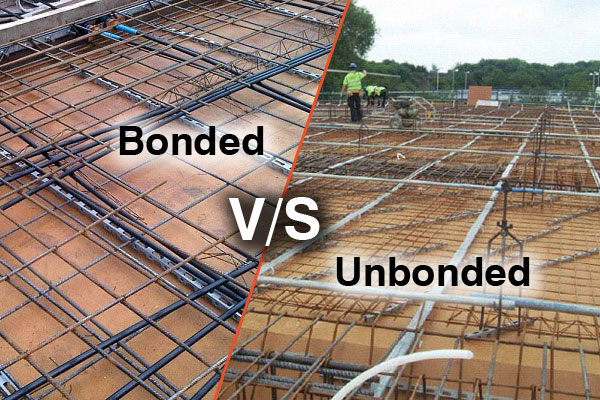

الفرق بين نظام ما بعد الشد غير المربوط والمستعبد

هذا هو التمييز الحاسم لما بعد الشد(PT) التصميم والبناء - تعتمد PT المستعبدة على الجص لربط الأوتار بشكل دائم بالخرسانة، في حين تستخدم PT غير المربوطة أوتارًا مدهونة في أغلفة بلاستيكية لإبقاء الأوتار معزولة عن الخرسانة. يوجد أدناه تفصيل شامل للاختلافات بينهما، مرتبة حسب التعريف الأساسي والمكونات والتثبيت والأداء والتطبيقات والإيجابيات/السلبيات.

التعاريف الأساسية

نظام ما بعد الشد المستعبدين: يتم وضع الخيوط/الكابلات عالية القوة داخل قنوات فولاذية أو بلاستيكية داخل الخرسانة. بعد الشد والتثبيت، يتم حشو القناة بالكامل بالضغط باستخدام ملاط ​​أسمنتي. يربط الجص الوتر بالخرسانة، مما يجعل الوتر والخرسانة بمثابة عنصر هيكلي مركب واحد.

نظام ما بعد الشد غير المرتبط: الأوتار مشحمة مسبقًا (للحماية من التآكل) ومغلفة بغلاف بلاستيكي مقذوف (HDPE/PP) في المصنع. لا يتم الحشو بعد الشد. يمكن أن يتحرك الوتر بالنسبة للخرسانة (محدودًا بالمثبتات والتجهيزات النهائية)، حيث يعمل كعنصر شد مباشر يطبق الضغط المسبق عبر المراسي وحدها.

الأداء الهيكلي والاختلافات السلوكية

آلية نقل القوة:

المستعبدين بت: تنتقل قوة الوتر إلى الخرسانة عبر رابطة الجص والخرسانة ورابط الجص على طول الوتر بالكامل، بالإضافة إلى نقل قوة التثبيت. توزيع الضغط المسبق يكون تدريجيًا على طول المدى.

غير المستعبدين بي تي: تنتقل قوة الوتر فقط عند المرتكزات (لا يوجد رابط على طول الوتر). يتم تطبيق الضغط المسبق كقوى مركزة في مناطق التثبيت، مع تدرج خطي للضغط المسبق على طول الامتداد. التحكم في الشقوق والمرونة: المستعبدين PT:

تحكم أفضل في التشققات عند أحمال الخدمة؛ الأوتار مقيدة بالخرسانة، لذلك تنتشر الشقوق بشكل أبطأ. ليونة أعلى تحت الأحمال النهائية (عوائد الأوتار والسندات تقاوم الفشل). PT غير المرتبط: يمكن أن تنزلق الأوتار بالنسبة للخرسانة؛ قد تفتح الشقوق بسهولة أكبر تحت الحمل الزائد. ليونة أقل (يكون الفشل أكثر هشاشة في حالة انزلاق المراسي أو تمزق الأوتار). تأثيرات الزحف والانكماش: PT المستعبدة: الأوتار مقيدة بالخرسانة، لذلك يتسبب الزحف والانكماش في فقدان قوة الإجهاد المسبق (يقصر الوتر مع الخرسانة). PT غير المرتبط: الأوتار حرة في الحركة، لذا فإن الزحف والانكماش يسببان خسائر أكبر في الإجهاد المسبق (تقصر الخرسانة بشكل مستقل، ويقلل توتر الوتر أكثر) ما لم يتم تعويضها بـ الإفراط في التوتر. مقاومة التعب: المستعبدين PT: مقاومة أعلى للتعب - توزع الرابطة الأحمال الدورية على طول الوتر، مما يقلل من تركيزات الضغط عند المراسي. PT غير المربوطة: مقاومة أقل للتعب - تتركز جميع الأحمال الدورية في المراسي والواجهات الإسفينية.

التطبيقات النموذجية

المستعبدين بت: الجسور طويلة المدى، والمباني الصناعية الثقيلة، ومواقف السيارات ذات الأحمال العالية، والعوارض الخرسانية مسبقة الصب، والهياكل في البيئات العدوانية (المناطق الساحلية - يوفر الجص حماية إضافية من التآكل).

غير المستعبدين بي تي: الألواح السكنية، وألواح الأرضيات التجارية، والهياكل ذات الجدران الرقيقة، والألواح مسبقة الصب، والمشاريع التي يكون فيها البناء السريع أولوية (بدون حشو = جدول زمني أقصر).
