كيف يعمل نظام ما بعد الشد غير المرتبط؟

اننظام ما بعد الشد غير المرتبطهي تقنية الإجهاد المسبق حيث لا يتم ربط الأوتار الفولاذية المشدودة بشكل دائم بالخرسانة المحيطة (على عكس الشد اللاحق، حيث يتم حشو الأوتار في قنوات لربطها بالخرسانة). وبدلاً من ذلك، يتم عزل الأوتار عن الخرسانة بواسطة طلاء متين وتغليف، مما يسمح لها بالتحرك قليلاً بالنسبة للخرسانة طوال عمر الهيكل. يستخدم هذا النظام على نطاق واسع في الألواح والكمرات والأعمدة والجسور لمرونته وسهولة تركيبه وقدرته على استيعاب الحركات الهيكلية البسيطة.

المكونات الأساسية لنظام ما بعد الشد غير المرتبط

الأوتار: خيوط/أسلاك فولاذية عالية القوة (العنصر الحامل، مسبقة الصنع حسب الطول).

الغلاف/الطلاء: غمد بلاستيكي أو معدني ناعم وغير منفذ يغلف الوتر، بالإضافة إلى مادة تشحيم/شمع داخل الغمد. وهذا يمنع التآكل، ويقلل الاحتكاك، ويضمن عدم ربط الوتر بالخرسانة.

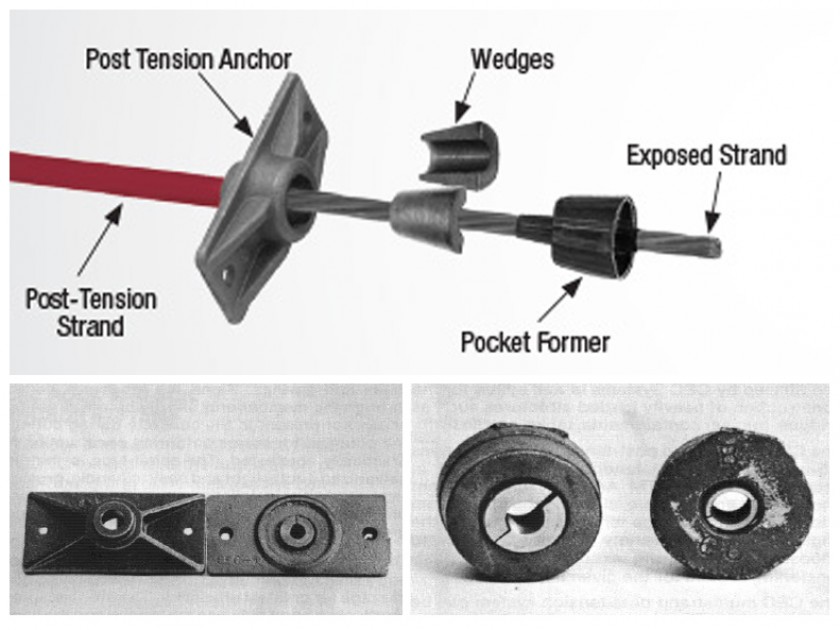

المثبتات: الأجهزة الميكانيكية (في طرفي الوتر) التي تمسك الوتر وتنقل قوة شد الوتر إلى الهيكل الخرساني (على سبيل المثال، المثبتات الإسفينية للخيوط).

رافعة الضغط: معدات هيدروليكية تستخدم لشد الوتر إلى القوة التصميمية أثناء البناء.

القنوات (اختياري): قنوات بلاستيكية/قنوات صغيرة يتم صبها في الخرسانة لتوجيه الأوتار (لتخطيطات الأوتار الموضوعة مسبقًا).

مزاياغير مرتبط بعد التوتر

بناء أسرع: لا يوجد حشو في الموقع (أكبر توفير للوقت) والأوتار الجاهزة تقلل من العمالة.

التصميم المرن: يمكن تقويس/وضع الأوتار لتتناسب مع الأشكال الهندسية الهيكلية المعقدة (على سبيل المثال، الألواح المسطحة للمباني الشاهقة).

تحسين التحكم في التشققات: يعمل الضغط المسبق على تقليل التشققات الناتجة عن الشد تحت أحمال الخدمة؛ التشقق البسيط (في حالة حدوثه) لا يضر بالوتر.

يستوعب الحركات: يسمح انزلاق الوتر بحركات هيكلية بسيطة (مثل الانكماش والزحف والتمدد الحراري) دون تراكم الضغط.

الهياكل خفيفة الوزن: تتيح امتدادات أطول بألواح/كمرات أرق (حجم خرساني منخفض) مقارنة بالخرسانة المسلحة.

التطبيقات المشتركة

الأرضيات السكنية/التجارية المسطحة/المسطحة (الاستخدام الأكثر انتشارًا).

مواقف السيارات وأسطح الجسور وإطارات الأعمدة ذات العوارض.

ألواح على مستوى (للأرضيات الصناعية الكبيرة للتحكم في شروخ الانكماش).

الهياكل المقاومة للزلازل (بالاشتراك مع حديد التسليح الطري).

باختصار،نظام ما بعد الشد غير المرتبطيعمل من خلال تطبيق قوة شد يمكن التحكم فيها على وتر فولاذي غير مرتبط محمي من التآكل بعد معالجة الخرسانة، مما يحفز الضغط المسبق في الخرسانة لمواجهة الأحمال المطبقة - كل ذلك بينما يظل الوتر معزولًا عن الخرسانة، مما يضمن المرونة والمتانة ونقل الحمل بكفاءة عبر المثبتات.
