ما هو مرسى البلاطة المسطحة سابقة الإجهاد وما هو أهميتها للهياكل الخرسانية الحديثة

بومرسى بلاطة مسطحة مسبقة الإجهاديلعب دورا حاسما في البناء الخرساني المسلح الحديث. من الأبراج التجارية الشاهقة إلى ألواح المنصة السكنية وهياكل مواقف السيارات، تعتمد أنظمة الألواح المسطحة على ذلك مكونات تثبيت موثوقة لنقل قوى الإجهاد المسبق بأمان إلى الخرسانة. يستكشف هذا المقال مبدأ العمل، الأهمية الهيكلية، مكونات النظام، المعايير الفنية، عملية التثبيت، تدابير مراقبة الجودة والابتكارات المستقبلية لأنظمة تثبيت الألواح المسطحة سابقة الإجهاد. كما يسلط الضوء على كيفيةالآلات العليايوفر حلول تثبيت عالية الأداء مصممة من أجل المتانة والسلامة وكفاءة التكلفة.

جدول المحتويات

• 1. ما هو مرسى البلاطة المسطحة سابقة الإجهاد؟
• 2. لماذا يعد التثبيت أمرًا بالغ الأهمية في الألواح المسطحة بعد الشد؟
• 3. المكونات الرئيسية لنظام تثبيت الألواح المسطحة
• 4. أنظمة تثبيت PT المستعبدة وغير المرتبطة
• 5. المواصفات والمقاييس الفنية
• 6. عملية التثبيت وسير عمل البناء
• 7. متطلبات مراقبة الجودة والتفتيش
• 8. مزايا استخدام أنظمة التثبيت عالية الجودة
• 9. الاتجاهات المستقبلية في تكنولوجيا التثبيت بعد الشد
• 10. الأسئلة المتداولة

1. ما هو مرسى البلاطة المسطحة سابقة الإجهاد؟

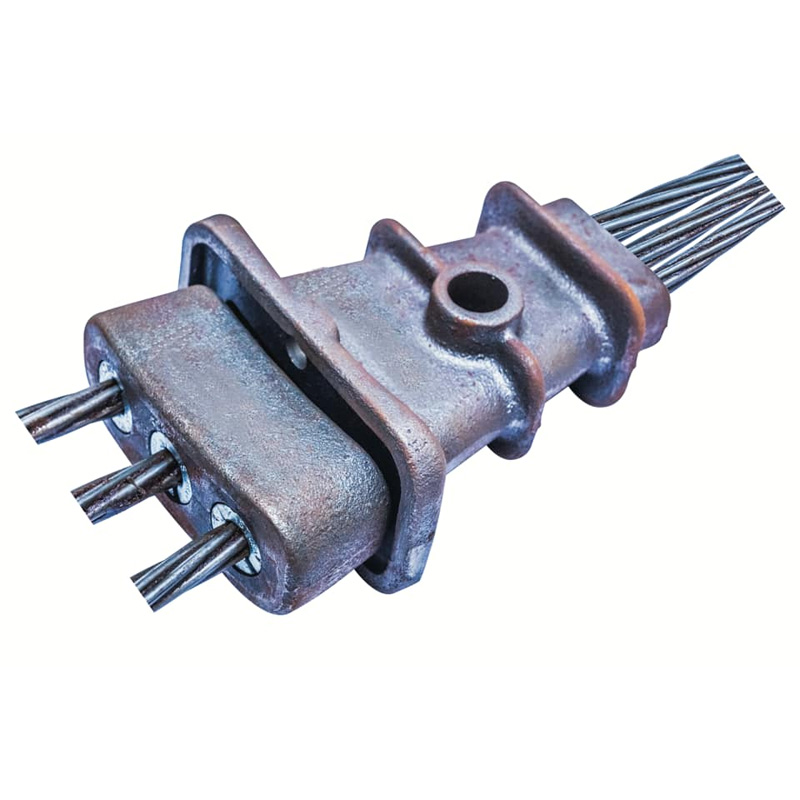

يشير مرسى البلاطة المسطحة سابقة الإجهاد إلى الجهاز الميكانيكي المستخدم للتثبيت خيوط فولاذية عالية القوة في أنظمة البلاطات الخرسانية بعد الشد. ينقل قوة الشد من وتر الإجهاد إلى الخرسانة المحيطة بعد الانتهاء من عمليات الضغط.

في نظام الألواح المسطحة (بدون عوارض)، يتم عادةً تثبيت التثبيت عند حواف البلاطة أو داخل جيوب الضغط. بمجرد شد الوتر باستخدام الرافعات الهيدروليكية، يتم تثبيت الأوتاد بالداخل يمسك رأس التثبيت بالخيط بشكل دائم، مما يحبس القوة في الخرسانة.

2. لماذا يعد التثبيت أمرًا بالغ الأهمية في الألواح المسطحة بعد الشد؟

الإرساء هو العنصر الأخير لنقل القوة في نظام مسبق الإجهاد. إذا فشل الإرساء، قد تتعرض السلامة الهيكلية للبلاطة بأكملها للخطر.

الوظائف الهيكلية الرئيسية

• ينقل قوة الإجهاد بشكل آمن إلى الخرسانة
• يمنع انزلاق الخصلة بعد الشد
• يوزع الضغط المركز بالتساوي
• يضمن الاستقرار الهيكلي على المدى الطويل

في المباني الشاهقة الحديثة، تعمل أنظمة الألواح المسطحة على تقليل سمك الأرضية وزيادة حجمها المرونة المعمارية. ومع ذلك، فهي تعتمد بشكل كبير على أجهزة التثبيت الموثوقة للحفاظ على هوامش الأمان.

3. المكونات الرئيسية لنظام تثبيت الألواح المسطحة

تتضمن مجموعة التثبيت النموذجية بعد الشد ما يلي:

فيالآلات العليا، يتم تصنيع مكونات التثبيت باستخدام سبائك فولاذية عالية الجودة وتخضع لتصنيع دقيق ومراقبة صارمة للجودة لضمان أداء ثابت للجلوس على شكل إسفين.

4. أنظمة تثبيت PT المستعبدة وغير المرتبطة

نظام غير مرتبط

• شائع في بناء الألواح المسطحة
• يستخدم أحادية مغلفة ومغلفة بالشحوم
• يقع المرسى عند حواف البلاطة

نظام المستعبدين

• شائع في الجسور والهياكل الثقيلة
• القنوات الملصوقة بعد الإجهاد
• يوفر التكرار أعلى

يعتمد الاختيار على متطلبات التصميم الهيكلي، وظروف التحميل، واعتبارات الصيانة.

5. المواصفات والمقاييس الفنية

يجب أن تتوافق أنظمة التثبيت عالية الجودة مع المعايير الدولية مثل:

• ETAG 013 (المبادئ التوجيهية للموافقة الفنية الأوروبية)
• ASTM A416 (حبال الفولاذ سابقة الإجهاد)
• ACI 318 (متطلبات كود البناء للخرسانة الإنشائية)

تشمل المعلمات التقنية الهامة ما يلي:

6. عملية التثبيت وسير عمل البناء

1. تثبيت قنوات الأوتار والتعزيز
2. ضع رأس التثبيت ولوحة المحمل
3. صب وعلاج الخرسانة
4. أدخل الرافعة الهيدروليكية وخيط التوتر
5. قفل الأوتاد في رأس المرساة
6. قطع حبلا الزائدة وختم الجيب

يضمن التثبيت الصحيح نقل الحمولة بشكل صحيح ومتانة طويلة الأمد.

7. متطلبات مراقبة الجودة والتفتيش

• فحص التسامح الأبعاد
• اختبار الصلابة والشد
• التحقق من اختبار الحمل الثابت
• تقييم مقاومة التآكل
• الاختبار غير المدمر (NDT)

الشركات المصنعة ذات السمعة الطيبة مثلالآلات العلياإجراء دورة كاملة التفتيش قبل الشحن لضمان الامتثال والسلامة.

8. مزايا استخدام أنظمة التثبيت عالية الجودة

• تحسين قدرة تحميل البلاطة
• انخفاض سمك الخرسانة
• انخفاض استهلاك المواد
• تعزيز السيطرة على الشقوق
• عمر خدمة أطول

يؤدي الاستثمار في أجهزة التثبيت الموثوقة إلى تقليل المخاطر الهيكلية وتكاليف دورة الحياة بشكل كبير.

9. الاتجاهات المستقبلية في تكنولوجيا التثبيت بعد الشد

الصناعة تتجه نحو:

• الطلاءات المقاومة للتآكل
• أنظمة تثبيت المراقبة الذكية
• تصميمات هندسية إسفينية عالية الكفاءة
• طرق الإنتاج المستدامة بيئيا

يضمن الابتكار المستمر أن تظل أنظمة الألواح المسطحة قادرة على المنافسة في البناء المستدام.

10. الأسئلة المتداولة

س 1: ما هو الفرق بين البلاطة المسطحة وبلاطة الحزم في أنظمة PT؟

تعمل الألواح المسطحة على إزالة العوارض، مما يقلل من العمق الهيكلي ويحسن المرونة المعمارية.

س2: ما المدة التي يستمر فيها نظام تثبيت PT؟

مع التثبيت المناسب والحماية من التآكل، يمكن أن يستمر طوال عمر الهيكل.

س3: هل يمكن إعادة استخدام أنظمة التثبيت؟

لا، لقد تم تصميم مكونات التثبيت PT للاستخدام الهيكلي الدائم.

س 4: ما أهمية صلابة الإسفين؟

تضمن الصلابة المناسبة الإمساك بالخصلة بشكل آمن دون انزلاق.

خاتمة

إن تثبيت البلاطات المسطحة سابقة الإجهاد بعد التوتر هو العمود الفقري للألواح المسطحة سابقة الإجهاد الحديثة أنظمة بلاطة خرسانية. من السلامة والأداء الهيكلي إلى الكفاءة الاقتصادية، تضمن أجهزة التثبيت عالية الجودة نقلًا مثاليًا للحمل ومتانة طويلة الأمد.

إذا كنت تبحث عن حلول تثبيت موثوقة ومصممة بدقة لسيارتك المشروع القادم,الآلات العليايقدم التصنيع الاحترافي، رقابة صارمة على الجودة، والقدرة على العرض العالمي.

اتصل بنااليوم للتعرف على المزيد حول حلول تثبيت الألواح المسطحة سابقة الإجهاد والحصول على عرض أسعار مخصص لمشروعك.
