ما هو توسيع شل الصخور البراغي؟

توسيع شل الصخور البراغيهي نوع من أجهزة تقوية الصخور الميكانيكية المستخدمة على نطاق واسع في الهندسة تحت الأرض (مثل المناجم والأنفاق والكهوف تحت الأرض) لتثبيت الكتل الصخرية المكسورة أو السائبة.

مبدأ العمل الأساسي

وهي تعتمد على التمدد الميكانيكي لتوليد قوة الاحتكاك والتثبيت بين الترباس وبئر الصخور. المكون الرئيسي هو غلاف التمدد (غطاء منقسم على شكل إسفين) مثبت في نهاية الترباس. عندما يتم شد البرغي (عادةً بصامولة على الطرف المكشوف)، يتم ضغط غلاف التمدد بواسطة إسفين، مما يؤدي إلى تمدده للخارج والضغط بإحكام على الجدار الداخلي لحفرة البئر. وهذا يخلق احتكاكًا شعاعيًا قويًا، مما يؤدي إلى تثبيت البرغي بقوة في الصخر، ومن ثم يمكن للمسمار أن يتحمل أحمال الشد لمنع انهيار الصخور أو إزاحتها.

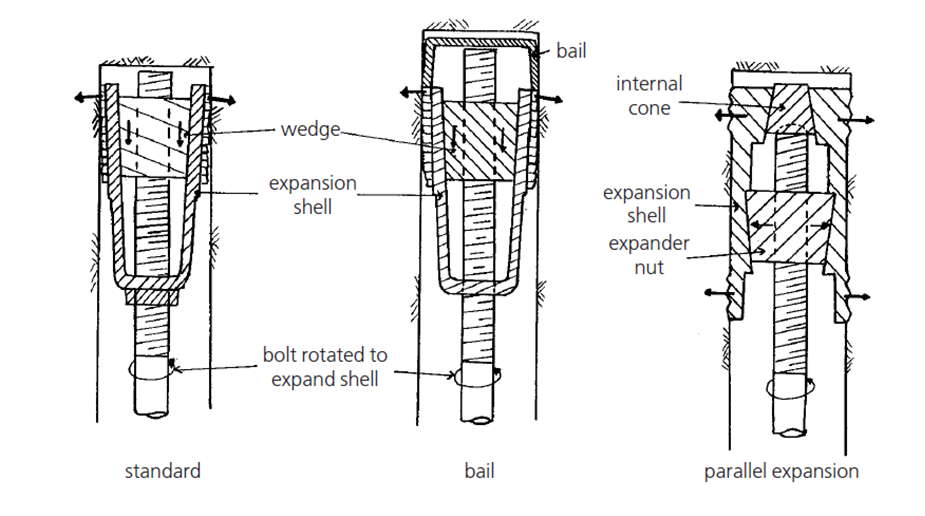

الهيكل الأساسي

قذيفة التوسعالتجميع: جزء التثبيت الأساسي، يتكون من غلاف فولاذي منقسم وإسفين مطابق. يمكن تعديل عدد الشقوق في الغلاف وفقًا للاحتياجات الهندسية.

جسم الترباس: قضيب فولاذي (عادةً ما يكون من الفولاذ الملولب) يربط بينقذيفة التوسعومكون تثبيت السطح، وينقل قوة الشد.

مكونات تثبيت السطح: بما في ذلك الغسالات والصواميل. يؤدي ربط الصامولة إلى دفع الإسفين لضغط غلاف التمدد، وتقوم الغسالة بتوزيع الضغط بالتساوي على سطح الصخور.

الخصائص الرئيسية

التثبيت السريع: يمكن تحقيق تأثير التثبيت فورًا بعد ربط الصمولة، دون انتظار معالجة الجص (على عكس مسامير الصخور الملصوقة)، وهو مناسب لسيناريوهات الدعم العاجل.

التثبيت الميكانيكي: لا حاجة لمواد الحشو، وهو مناسب للبناء في البيئات الغنية بالمياه أو ذات درجات الحرارة المنخفضة حيث ليس من السهل ترسيخ الجص.

عمق التثبيت المحدود: قوة التثبيت الفعالة تأتي بشكل أساسي من الاتصال بينقذيفة التوسعوجدار البئر، لذلك يتم استخدامه بشكل عام كدعم مؤقت أو قصير المدى. بالنسبة للمتطلبات طويلة المدى وعالية الاستقرار، فإن البراغي الصخرية المليئة هي أكثر ملاءمة.

سهولة التركيب والإزالة: عملية التشغيل بسيطة، ويمكن إزالتها وإعادة استخدامها إذا لزم الأمر (في إطار ضمان السلامة الهيكلية).

سيناريوهات التطبيق النموذجية

دعم مؤقت في طرق المناجم والوجوه المتوقفة.

التعزيز الطارئ لمقاطع الصخور المكسورة أثناء حفر النفق.

دعم الهندسة تحت الأرض على نطاق صغير مع عمر خدمة قصير.
