ما هو محتوى الكربون في مسبوكات حديد الدكتايل؟

يمكن لمحتوى الكربون العالي أن يعزز عملية جرافيتي المسبوكات. بما أن الجرافيت يأخذ شكلًا كرويًا، فإنه يمكنه امتصاص الطاقة في التطبيقات الميكانيكية وبالتالي تحسين الخواص الفيزيائية للآلات.

محتوى الكربون في حديد الدكتايل مرتفع بشكل عام، مما يجعله سبيكة حديد-كربون. بالنسبة للحديد الزهر الصناعي، يتراوح محتوى الكربون النموذجي من 2% إلى 3.9%، مع ما يعادله من الكربون بين 4.1% و4.7%.مسبوكات حديد الدكتايل: يتضمن التركيب الكيميائي للحديد المرن في المقام الأول خمسة عناصر مشتركة: الكبريت والفوسفور والسيليكون والكربون والمنغنيز.تطبيق محتوى الكربون فيمسبوكات حديد الدكتايل:من المهم بشكل خاص ملاحظة أنه عند تحضير مواد الصهر، إذا كان جدار الصب رقيقًا وكانت الكمية المتبقية من العناصر الكروية كبيرة أو غير ملقحة بشكل كافٍ، فيجب أخذ المحتوى عند الحد الأعلى، وإلا يجب استخدام الحد الأدنى. إن اختيار مكافئ الكربون بالقرب من نقطة الانصهار لا يؤدي فقط إلى تحسين سيولة الحديد المنصهر ولكن بالنسبة للحديد المرن، فإن زيادة مكافئ الكربون تعزز أيضًا قدرة التعويض الذاتي للحديد المنصهر أثناء التصلب بسبب زيادة تمدد الجرافيت. ومع ذلك، فإن المحتوى العالي جدًا من الكربون يمكن أن يؤدي إلى طفو الجرافيت.

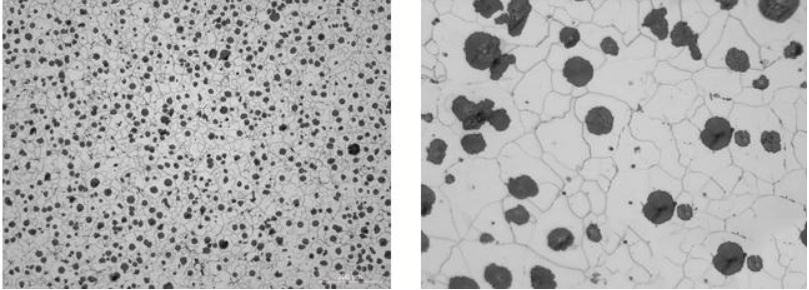

لذلك، بناءً على الملاحظة التجريبية، يتم الوصول إلى الحد الأعلى لمكافئ الكربون في حديد الدكتايل عند ملاحظة الجرافيت العائم في الحديد المنصهر (عند درجة حرارة حوالي 1200 درجة مئوية). تأثير محتوى الكربون على أداء حديد الدكتايل: يؤثر محتوى الكربون في مسبوكات حديد الدكتايل على كمية الجرافيت المترسبة أثناء التصلب، وهو ما يشير إلى متوسط ​​حجم أو عدد كرات الجرافيت. عادة، محتوى الكربون منمسبوكات حديد الدكتايليتراوح بين 2% و3.9%، ولكن من المهم فهم تأثير تقليل محتوى الكربون على الخواص الميكانيكية للحديد الزهر. يجب أن يؤخذ ذلك في الاعتبار بناءً على الهيكل والأبعاد وسمك الجدار والأخطاء في سمك جدار الجدران المستوية المجاورةمسبوكات حديد الدكتايل. يمكن أن يؤدي تقليل محتوى الكربون في حديد الدكتايل من حوالي 4% إلى 2.5% إلى زيادة طفيفة في قوة الشد وقوة الخضوع (حوالي 23 إلى 31 نيوتن/مم²) ويزيد أيضًا من الاستطالة بحوالي 5%، مع تحسينات كبيرة في قيم التأثير.
