كيف يحدد المسبك بدل الآلات للصب

يجب أن تتم دراسة بدل التصنيع في إنتاج قالب الصب بعناية وفقًا لحجم الصب ، ويجب وضع تقسيم سطح المعالجة ، ورسومات الصب التي تحمل علامة مع رموز المعالجة في مكان بدل الآلات ، ولا يوجد رمز معالجة حيث يتم وضع الانكماش فقط. من الضروري أيضًا الجمع بين عملية صب لتحديد حجم مخصصات الآلات ، ونمذجة يدوي أكبر عمومًا ، ويمكن تقليل بدل التصنيع لعملية صب آلة التشكيل بشكل مناسب (لأن آلة صب أكثر دقة).

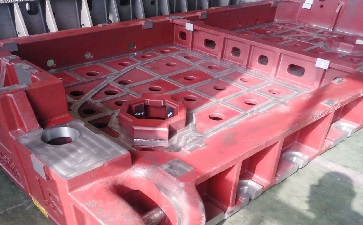

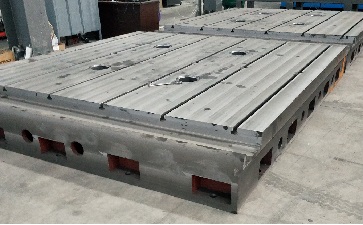

يمكن إحضار الثقوب أو الأخاديد الكبيرة نسبيًا على الصب عند صنع القالب ، ويتم ترك بدل معين لتصحيح التصحيح لإنهاء القطع. هذا يمكن أن يقلل من تكلفة الصب. على سبيل المثال ، يمكن إلقاء ثقب يبلغ قطره 100 مم لتركيب مرساة على منصة من الحديد الزهر في حفرة يبلغ قطرها 80 مم ، تاركة بدلًا للآلات 10 مم على جانب واحد. تتم معالجة بدل 10 مم فقط أثناء الآلات ، مما لا يوفر فقط تكلفة الصب ، ولكن أيضًا يوفر وقت المعالجة.

في الوقت الحاضر ، يوفر العديد من العملاء رسومات تصنيع فقط ، ونادراً ما يقدمون رسومات صب. نظرًا لأن وحدة المستخدم لا يمكنها إلقاء الوحدة بدقة مع نوع عملية الصب النمذجة التي يتم استخدامها في الصب ، فمن المستحيل إعطاء رسومات دقيقة. بعد تلقي أمر الصب ، تحدد الشركة المصنعة للمسبك عملية الصب مع الإشارة إلى GBT6414-1999 مع معيار التسامح والآلات ، ثم يجمع بين سنوات من الخبرة في الإنتاج لوضع بدل الآلات. لذلك ، يتم تحديد بدل الآلات للتصرفات بشكل عام من قبل الشركة المصنعة للمسبك.
